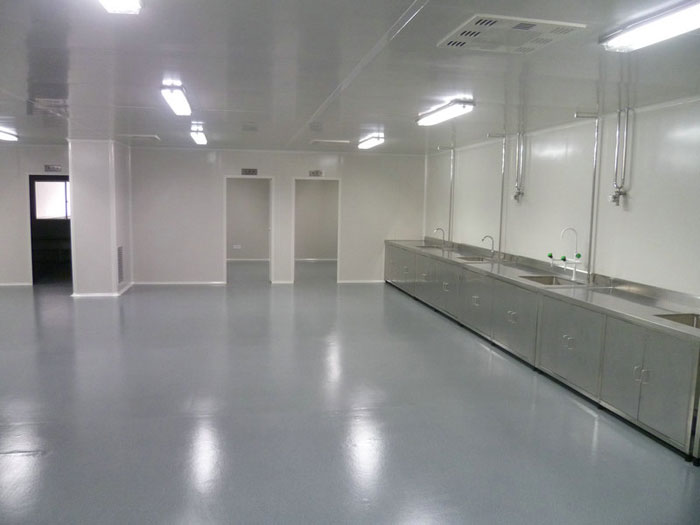

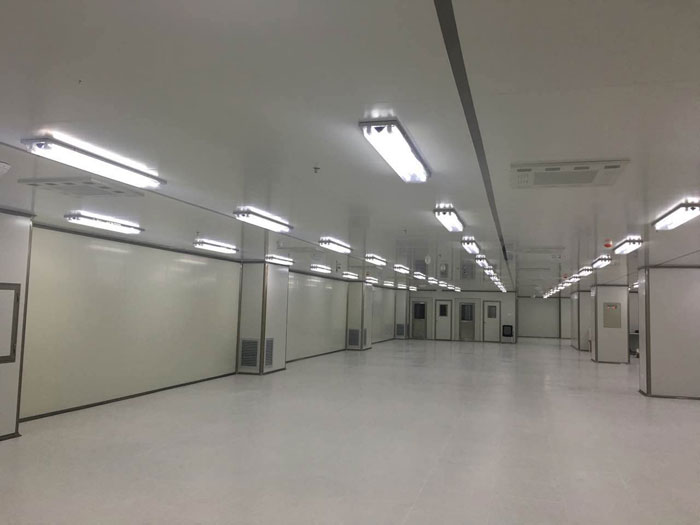

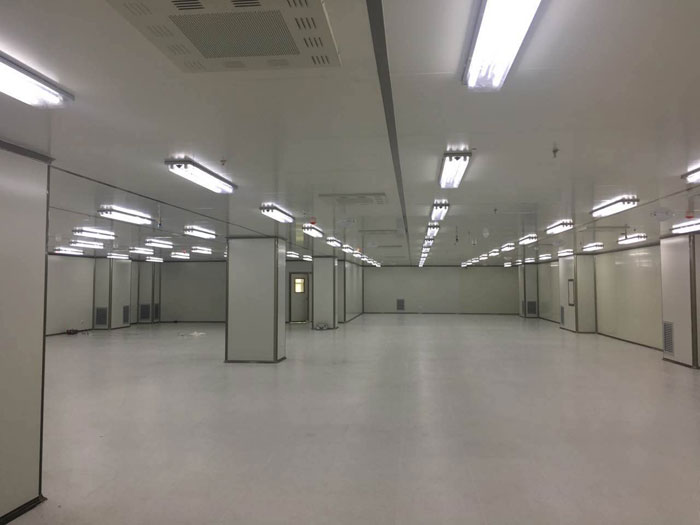

——  宇隆光电SMT车间装修设计与施工  ——

重庆宇隆光电科技有限公司是为两江新区引进的“京东方”项目配套的、新成立的高科技股份制企业。

位于水土工业园京东方配套产业园区。公司于2015年4月建成投产，届时形成年产5000万块液晶显示控制板的生产能力。

宇隆光电的母公司陕西莱特光电材料股份有限公司位于西安高新技术开发区，分别在北京、西安、咸阳、合肥等地建有生产基地，并在西安国家民用航天产业基地建有研发中心。

工程概况

项目名称：重庆宇隆光电科技有限公司（一楼SMT车间装修工程）

项目规模：该期项目位于一楼，面积约为3804m2.

项目进展：2016年4月签定合同,现已竣工

设计及施工内容

2.1 内装修彩钢板墙体、普通扣板吊顶、及地面（具体区域见平面图）

2.2 彩钢密闭门

具体范围详见平面图纸标示

设计依据

3.1 业主提供的图纸和技术文件及现杨勘察资料

3.2 《金属面岩棉、矿渣岩棉夹芯板》 JC/T869—2000

3.3 《建筑设计防火规范》           GB50016—2010

3.4 《洁净厂房建筑构造》           08J907

设计及施工技术要求

4.1 洁净区墙体采用中空玻镁彩钢板,整板厚度50mm, 面壁钢板厚度0.426mm,隔断高度详见平面图示.

4.2 办公区天花采用轻钢矿棉板,洗手间采用轻钢铝质扣板,规格600*600mm,吊顶高度2.8m.

4.3 SMT车间及仓库等辅助区采用防静电环氧自流坪地面,办公区采用普通环氧自流坪地面,厚度2.0mm.

4.4 车间门采用彩钢板制作安装,装饰结构均采用铝型材固定安装,所有门门锁均采用球头锁.

4.5 车间内,隔断之间 、隔断与地面之间安装槽式铝型材,隔断之间阳角处均安装阳圆弧铝型材.

4.6 视窗均采用5mm透明清玻; 平开密闭门框应带密封胶条;铝合金固定窗采用斜面固定玻璃型材,门、窗安装方法见大样图.

4.7 安装前,必须严格放线,防止累积误差造成隔断倾斜、扭曲;墙角应垂直交接,隔断的垂直度偏差不应大于0.2%.

4.8 施工安装时,应首先进行吊挂,锚固件等与建筑主体结构 (地面、地面、天花)的固定.

4.9 隔断的安装缝隙以及阴角、阳角的缝隙必须用透明玻璃密封.玻璃胶嵌固前应将缝隙内的杂质,油污等清除干净,并保持表面干操.

4.10 安装过程中不得撕下彩钢板表面塑料保护膜,禁止撞击、踩踏板面,并注意加强对巳安装好的彩钢板的保护.

4.11 所有建筑构配件,隔墙,吊顶的固定和吊挂件只能与主体结构相连,不能与设备支架 (如风管吊杆以及有震动的设备) ,管线支架相联接,防止因轻微震动引起装修材料松动和灰尘脱落.

4.12 吊顶的安装应确保顶棚的平整性.

4.13 门洞未标注尺寸处均为距墙边或性边150mm.

4.14 地面的基层为细石混凝土地面,地面不平整度不大于0.1%,施工前应清除表面的水泥浮浆及垃圾杂物,彻底清除表面的油污,清除积水,使潮湿处干燥 并用漆刷和吸尘器将地坪表面的尘埃彻底清除 ,地对坪表面的孔洞和明显凹陷处填补找平.

4.15 在施工过程中必须随时清扫灰尘,对于隐敲空间(吊顶、夹墙内部) 还应做好清扫记录.

4.16 有吊顶房间墙体隔至吊顶,吊顶高度不同的相邻房间之间的隔墙砌至与较到的吊顶平齐.

其它说明

5.1工程施工前，应与设计人员进有必要的技术交流.

5.2本工程施工必须与工艺、暖通、给排水、电气等专业配合进行，设备嵌墙部分隔断应等设备安装到位后施工.
