一、工程概况
工程为新建高科技（计算机磁头）电子厂房,位于广东东莞市XX科技园区.建筑为两层、局部三层,总建筑面积为一万七百平方米.
设备楼与生产厂房相连,设备楼一层有发电机房、变压器房.高低压配电房,层高6.5m；二层为制冷机房,层高5.5m.厂房一层有洁净车间、更衣室、小清洗房、大堂、鞋柜房.仓库、空调机房、工艺用纯水房等,层高6.5m,其中洁净区面积1,760m2；二层有洁净车间、清洗房、鞋柜房、办公室、空调机房等,层高6.5m,其中洁净区面积2,370m2.洁净车间内主要有磁头装配生产线、清洗生产线、检查测试生产线等.局部三层为空气压缩机房、仓库等.
据甲方生产工艺要求,洁净室系统技术指标按美国联邦209E有关规定执行.洁净区总面积4130㎡,其中100级洁净区面积3040㎡,1,000级洁净区面积890㎡,10,000级洁净区面积200㎡.

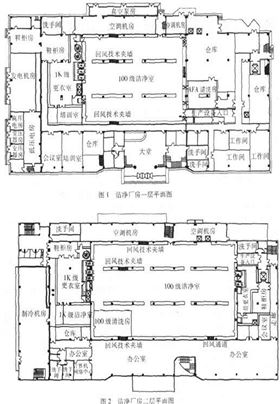

图1、2为本工程一、二层平面图.
二、设计参数
根据甲方生产工艺的要求及FS209E的相关规定,并参考《洁净厂房设计规范》GBJ73－84.见表.
三、洁净空调系统设计
1、洁净空调换气次数
100级：换气次数为400次／小时（断面风速0.36m／s）
1,000级：换气次数为80次/小时
10,000级：换气次数为40次／小时
100,000级：换气次数为25次／小时
2、洁净空冷负荷
夏季冷负荷包括围护结构负荷、人员负荷、照明负荷、生产设备负荷、空调机组内风机负荷、新风负荷.其中,生产设备一项由甲方提供设备功率和设备的排气量.经计算,主洁净室面积指标1,170w／m2,清洗房面积指标1,220W／m2.
3、洁净室的新风量和送风量
新风量综合考虑人员卫生所需风量、生产设备排风量、维持洁净室正压所需风量,经计算得出.
100级洁净室空调送风量由冷负荷和焓差经计算得出.
1,000级以下洁净室的空调送风量除由冷负荷和焓差的计算值外,还需考虑洁净换气次数,取二者的最大值.之所以与100级洁净室不同,是由于空调方式不同.
4、1O0级主洁净室（包括清洗房）的空调方式
采用PAHU＋AHU＋FFU的空调方式,见图3.
其中：PAHU为新风处理机组（ Primary Air Handing Unit） ；
AHU为空气处理机组（Air Handling unit）；
